Трёхкомнатная квартира 82 м²: автоматизация после чистовой отделки
Исходные условия. Решение об умном доме приняли, когда стены, потолки и большая часть электрики уже были готовы. Поэтому проектировали без штробления жилых комнат: использовали существующие группы, свободные места в щите, сервисные ниши и беспроводные модули только там, где провод уже нельзя было добавить.
Архитектура. Центральным контроллером стал Wiren Board 8M. Проводные датчики и исполнительные модули подключили по RS-485/Modbus, а несколько точечных Zigbee-устройств — через модуль WBE2R-R-ZIGBEE v.2 и локальный Zigbee2MQTT. Инженерные правила выполняются на контроллере, а Алиса используется как дополнительный интерфейс.
До закупки оборудования составили таблицу всех групп света, нагрузок, датчиков и сценариев, проверили глубину подрозетников и доступ к коллекторным шкафам, зеркалам, карнизам и внутренним блокам кондиционеров.
Архитектура. Центральным контроллером стал Wiren Board 8M. Проводные датчики и исполнительные модули подключили по RS-485/Modbus, а несколько точечных Zigbee-устройств — через модуль WBE2R-R-ZIGBEE v.2 и локальный Zigbee2MQTT. Инженерные правила выполняются на контроллере, а Алиса используется как дополнительный интерфейс.
До закупки оборудования составили таблицу всех групп света, нагрузок, датчиков и сценариев, проверили глубину подрозетников и доступ к коллекторным шкафам, зеркалам, карнизам и внутренним блокам кондиционеров.
Основные требования
Свет. Разделить освещение на функциональные группы, добавить диммирование и ночные режимы, но оставить обычные настенные клавиши.
Инженерные системы. Автоматизировать вытяжки, кондиционеры, тёплые полы и отопление лоджии по фактическим показаниям датчиков.
Вода и шторы. Установить автономную защиту от протечек, упростить переключение бойлера и включить электрокарнизы в общие сценарии.
Семья и управление. Настроить тихие режимы для ребёнка, уведомления о бытовой технике и понятные голосовые команды через Яндекс Станции и Алису.
Надёжность. Свет, климатические ограничения и аварийная защита должны продолжать работать локально при отсутствии интернета.
Инженерные системы. Автоматизировать вытяжки, кондиционеры, тёплые полы и отопление лоджии по фактическим показаниям датчиков.
Вода и шторы. Установить автономную защиту от протечек, упростить переключение бойлера и включить электрокарнизы в общие сценарии.
Семья и управление. Настроить тихие режимы для ребёнка, уведомления о бытовой технике и понятные голосовые команды через Яндекс Станции и Алису.
Надёжность. Свет, климатические ограничения и аварийная защита должны продолжать работать локально при отсутствии интернета.
Реализованные решения
Систему разделили на уровни. Модули Wiren Board управляют светом и получают данные от проводных датчиков; специализированные контроллеры сохраняют собственную защитную логику для воды и обогрева; Яндекс Станции принимают голосовые команды. Ниже — состав оборудования и последовательность настройки каждого узла.

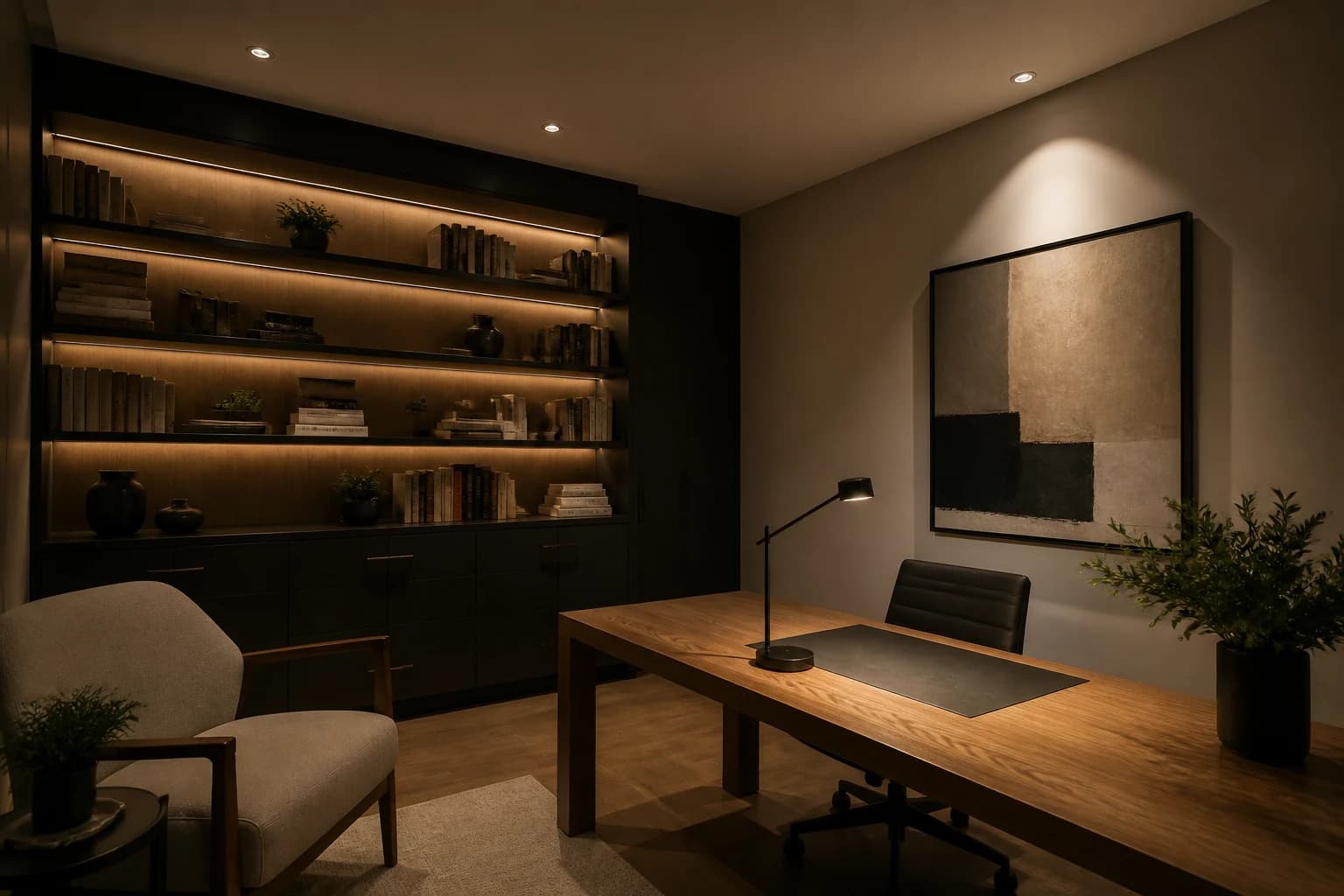

Сценарный свет на проводных диммерах
Оборудование: диммеры Wiren Board WB-MDM3, релейные модули WB-MR6C v.2, контроллеры лент WB-LED, стандартные диммируемые светильники и LED-ленты 24 В.
Существующие линии разделили на потолочный, рабочий, декоративный и ночной свет. Недиммируемые нагрузки подключили через WB-MR6C v.2, группы с регулировкой яркости — через WB-MDM3, а мебельную и контурную подсветку — через WB-LED. После монтажа каждый канал проверили отдельно, задали безопасные минимумы яркости и подписали одинаково в щите и интерфейсе.
Сцены «Работа», «Вечер», «Кино» и «Уборка» меняют несколько групп одновременно. Умные лампы не используются: при пропадании связи светильники остаются обычными электрическими нагрузками, а исполнительные модули находятся в доступном щите.
Существующие линии разделили на потолочный, рабочий, декоративный и ночной свет. Недиммируемые нагрузки подключили через WB-MR6C v.2, группы с регулировкой яркости — через WB-MDM3, а мебельную и контурную подсветку — через WB-LED. После монтажа каждый канал проверили отдельно, задали безопасные минимумы яркости и подписали одинаково в щите и интерфейсе.
Сцены «Работа», «Вечер», «Кино» и «Уборка» меняют несколько групп одновременно. Умные лампы не используются: при пропадании связи светильники остаются обычными электрическими нагрузками, а исполнительные модули находятся в доступном щите.

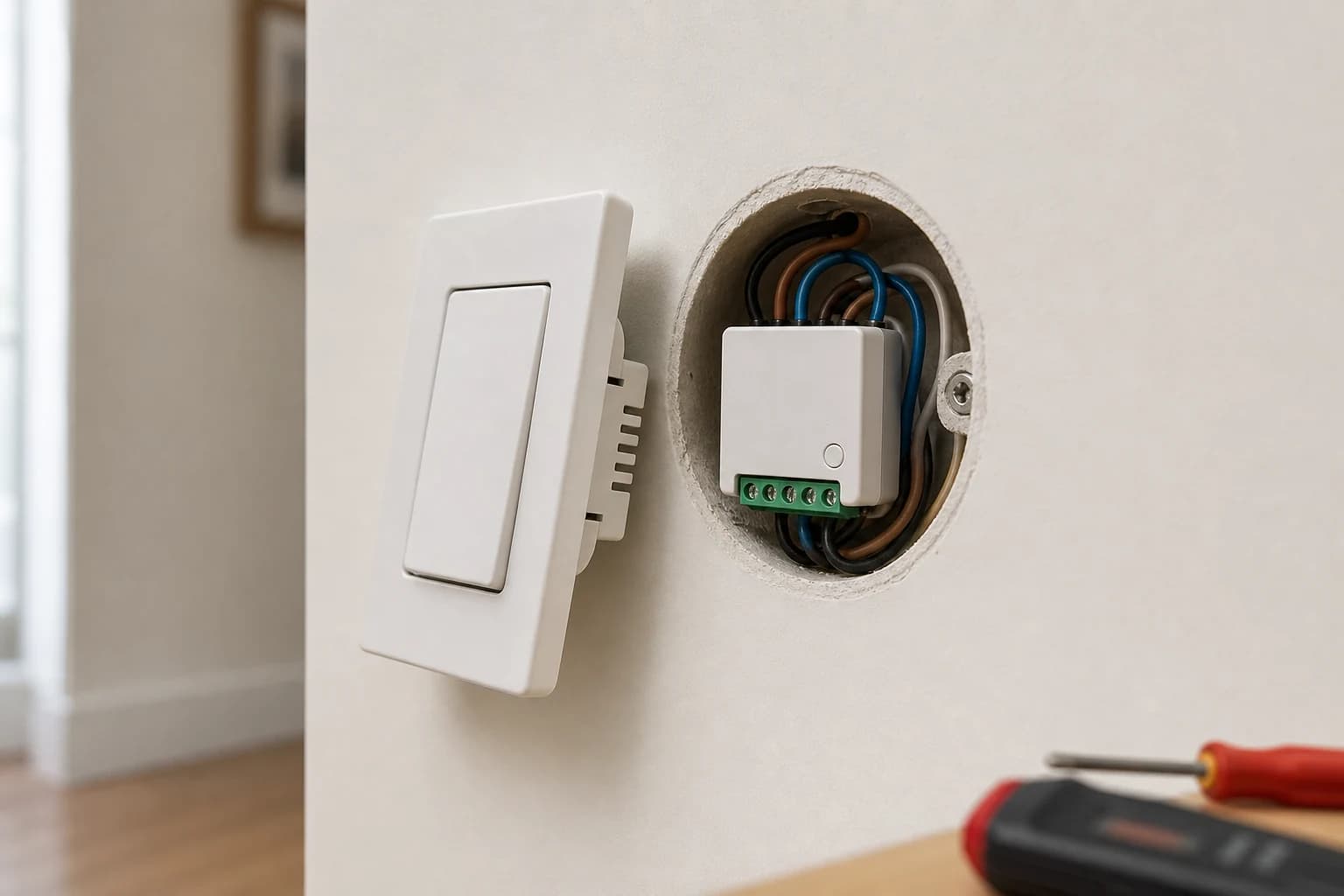

Выключатели и управление там, где нет нуля
Оборудование: Zigbee-реле SONOFF ZBMINIL2 без нейтрали, обычные механические клавиши JUNG LS 990, координатор WBE2R-R-ZIGBEE v.2.
В готовых подрозетниках сначала измерили глубину, проверили тип нагрузки и убедились, что выбранный светильник стабильно работает с реле без нейтрали. После отключения линии ZBMINIL2 установили за механической клавишей, соединили проводники клеммами и сохранили привычное нажатие рукой.
Модуль добавили в локальную сеть Zigbee2MQTT, проверили восстановление состояния после отключения питания и только затем включили его в общие сцены. Одинарное нажатие управляет своей группой, а двойное запускает сценарий комнаты.
В готовых подрозетниках сначала измерили глубину, проверили тип нагрузки и убедились, что выбранный светильник стабильно работает с реле без нейтрали. После отключения линии ZBMINIL2 установили за механической клавишей, соединили проводники клеммами и сохранили привычное нажатие рукой.
Модуль добавили в локальную сеть Zigbee2MQTT, проверили восстановление состояния после отключения питания и только затем включили его в общие сцены. Одинарное нажатие управляет своей группой, а двойное запускает сценарий комнаты.

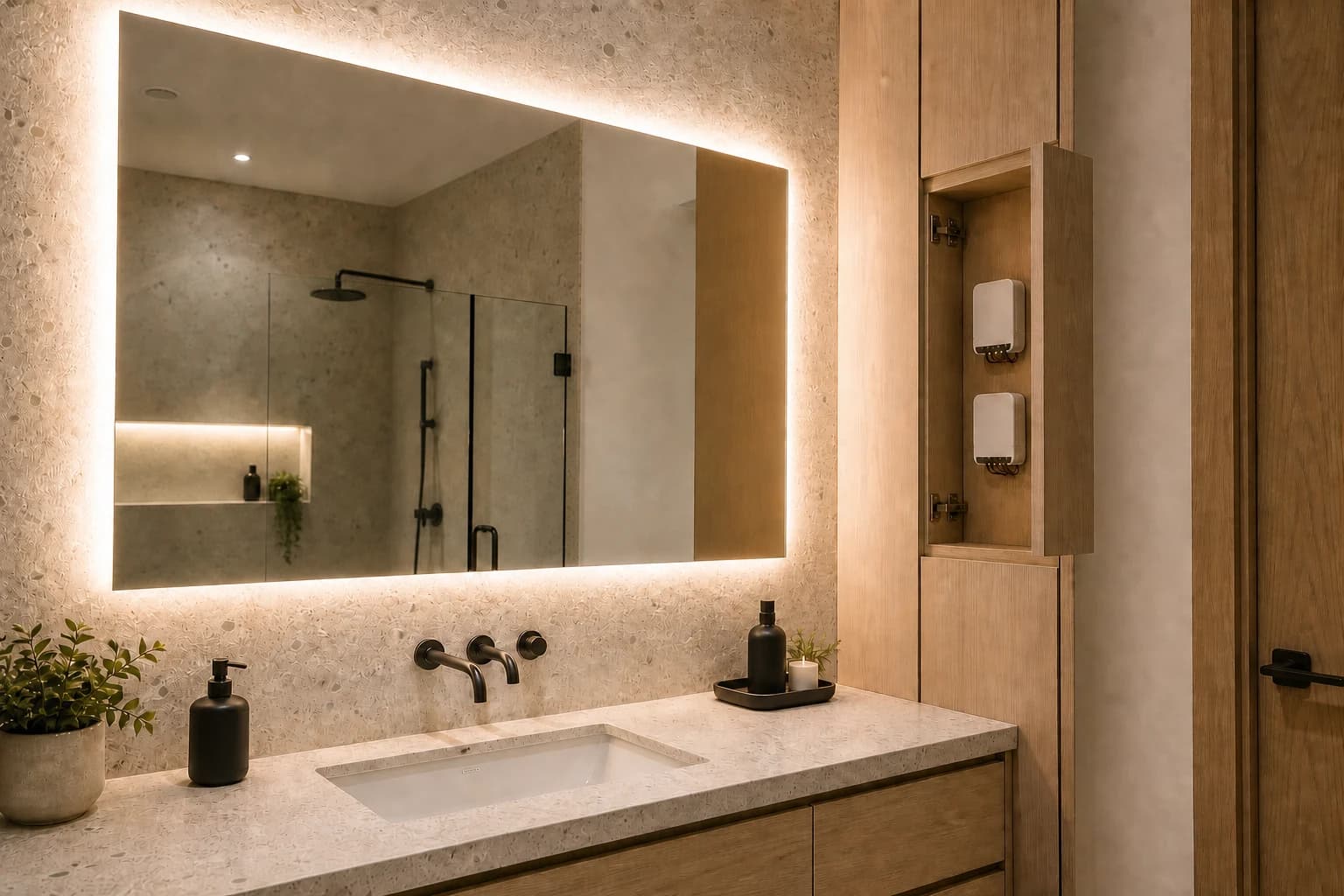

Переборка зеркал в санузлах
Оборудование: контроллер Wiren Board WB-LED, 24-вольтовая лента Tunable White, отдельное реле для обогрева зеркала и блок питания с запасом по мощности.
Штатную сенсорную кнопку исключили из ежедневной логики. Подсветку зеркала перевели на отдельный контроллер, который регулирует яркость и оттенок белого; обогрев включили независимым каналом с ограничением времени работы. Оборудование разместили в доступной сухой сервисной нише, вне зон прямого попадания воды.
После сборки проверили равномерность света, отсутствие мерцания на минимальной яркости и нагрев блока питания. Теперь зеркало включается настенной клавишей, по сценарию санузла или голосовой командой — касаться стекла не нужно.
Штатную сенсорную кнопку исключили из ежедневной логики. Подсветку зеркала перевели на отдельный контроллер, который регулирует яркость и оттенок белого; обогрев включили независимым каналом с ограничением времени работы. Оборудование разместили в доступной сухой сервисной нише, вне зон прямого попадания воды.
После сборки проверили равномерность света, отсутствие мерцания на минимальной яркости и нагрев блока питания. Теперь зеркало включается настенной клавишей, по сценарию санузла или голосовой командой — касаться стекла не нужно.

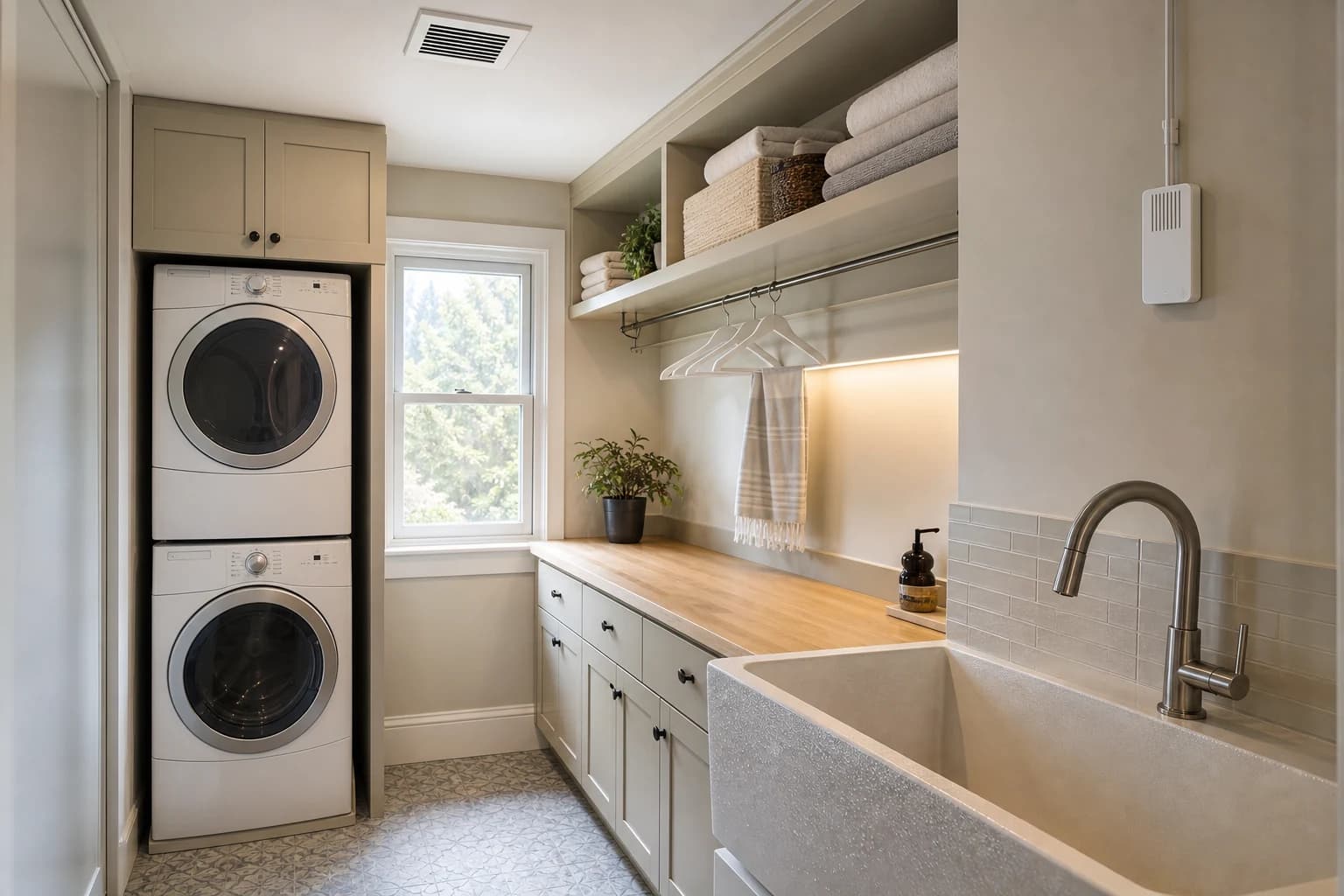

Автоматизация вытяжек в санузлах и постирочной
Оборудование: вентиляторы Soler & Palau SILENT-100 CZ, мультидатчики Wiren Board WB-MSW v.4 и релейные каналы WB-MR6C v.2.
Датчики установили в сухих точках с нормальной циркуляцией воздуха и сравнили их показания с контрольным прибором. Для каждого помещения задали свой порог влажности, гистерезис, минимальное время работы и максимальный аварийный таймер.
После душа или сушки белья вентилятор включается при быстром росте влажности и продолжает работу до устойчивого снижения показаний. Ночью автоматика использует более тихий режим по времени, а ручная клавиша позволяет принудительно запустить вытяжку.
Датчики установили в сухих точках с нормальной циркуляцией воздуха и сравнили их показания с контрольным прибором. Для каждого помещения задали свой порог влажности, гистерезис, минимальное время работы и максимальный аварийный таймер.
После душа или сушки белья вентилятор включается при быстром росте влажности и продолжает работу до устойчивого снижения показаний. Ночью автоматика использует более тихий режим по времени, а ручная клавиша позволяет принудительно запустить вытяжку.
Тёплые полы в санузлах
Оборудование: Wi-Fi-терморегуляторы Welrok az с датчиками пола и штатным локальным управлением.
Каждый нагревательный контур оставили под защитой собственного терморегулятора: он измеряет температуру пола, ограничивает нагрев и сохраняет ручную настройку. После проверки сопротивления кабеля и датчика задали недельное расписание, комфортный предел и экономичный режим.
Wiren Board получает данные и меняет уставки через локальный MQTT/HTTP API Welrok. Утром пол прогревается до нужного времени, в режиме «Ушли» уходит на экономичную температуру, а защитные ограничения не зависят от центрального сценария.
Каждый нагревательный контур оставили под защитой собственного терморегулятора: он измеряет температуру пола, ограничивает нагрев и сохраняет ручную настройку. После проверки сопротивления кабеля и датчика задали недельное расписание, комфортный предел и экономичный режим.
Wiren Board получает данные и меняет уставки через локальный MQTT/HTTP API Welrok. Утром пол прогревается до нужного времени, в режиме «Ушли» уходит на экономичную температуру, а защитные ограничения не зависят от центрального сценария.

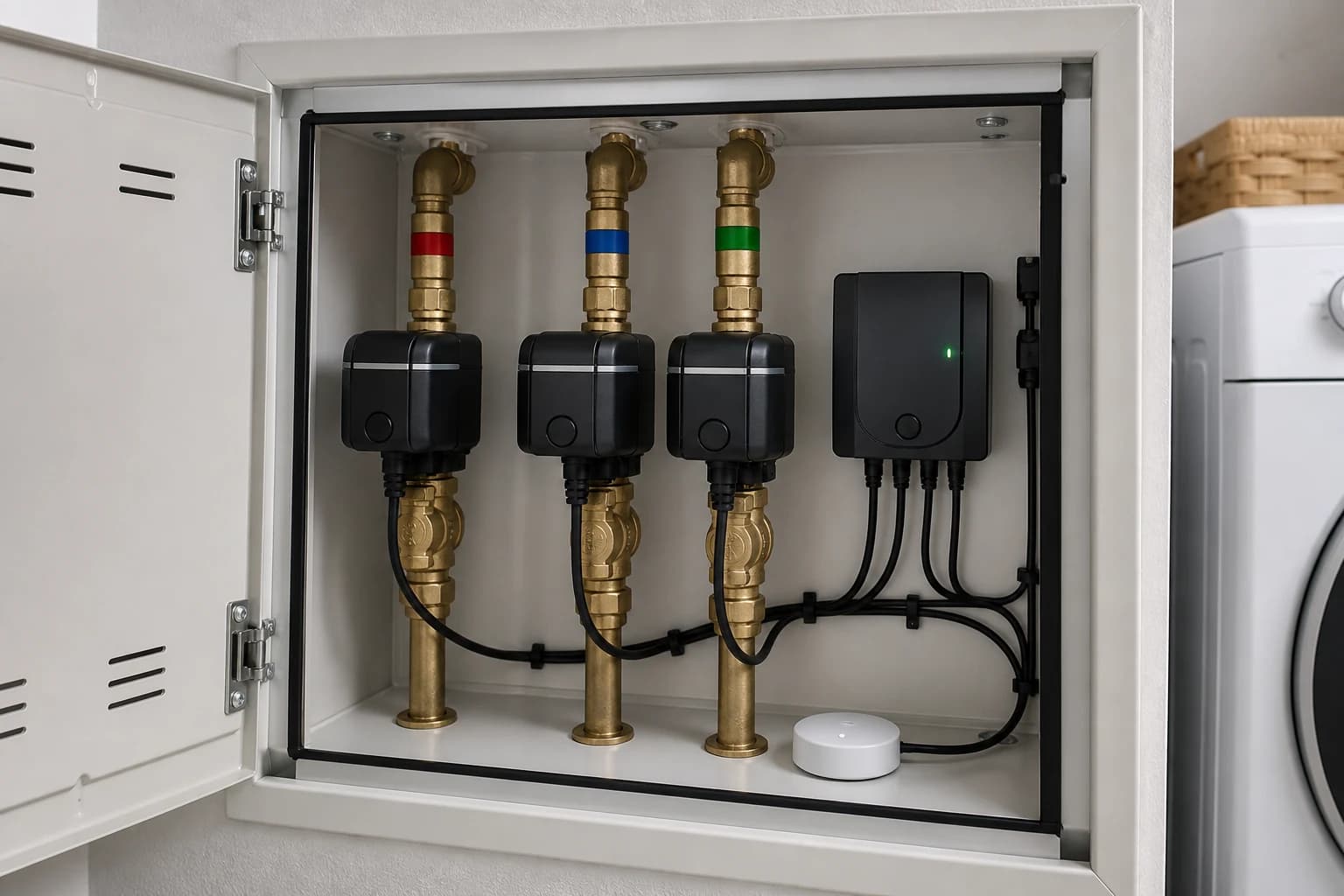

Защита и управление водой
Оборудование: автономный блок GIDROLOCK PREMIUM RS485, электроприводы GIDROLOCK ULTIMATE 12V и проводные датчики протечки WSP+.
Приводы установили на вводы холодной и горячей воды и на линию бойлера. Датчики разместили под стиральной и посудомоечной машинами, возле коллекторов и сантехнических приборов. Каждую зону пролили контрольным объёмом воды и убедились, что блок самостоятельно закрывает краны и сообщает номер сработавшей зоны.
По Modbus контроллер получает состояние питания, датчиков и приводов. Сценарий «Летняя вода» выполняет безопасную последовательность переключения бойлера, но аварийное перекрытие остаётся внутри GIDROLOCK и работает независимо от Wiren Board и интернета.
Приводы установили на вводы холодной и горячей воды и на линию бойлера. Датчики разместили под стиральной и посудомоечной машинами, возле коллекторов и сантехнических приборов. Каждую зону пролили контрольным объёмом воды и убедились, что блок самостоятельно закрывает краны и сообщает номер сработавшей зоны.
По Modbus контроллер получает состояние питания, датчиков и приводов. Сценарий «Летняя вода» выполняет безопасную последовательность переключения бойлера, но аварийное перекрытие остаётся внутри GIDROLOCK и работает независимо от Wiren Board и интернета.
Умные раздвижные карнизы
Оборудование: электрокарнизы Somfy Glydea Ultra 60e DCT и интерфейс RS-485 Somfy Ref. 1870275.
После замера проёмов направляющие собрали по размеру, подали заранее выведенное питание и откалибровали крайние положения. Связь по RS-485 позволяет отправлять команды открытия, закрытия и промежуточного положения, а локальная клавиша у окна сохранена.
Утром шторы открываются после будильника, в жаркий солнечный день прикрываются вместе с климатическим сценарием, вечером закрываются автоматически. В режиме «Кино» карнизы перекрывают внешний свет до изменения освещения ТВ-зоны.
После замера проёмов направляющие собрали по размеру, подали заранее выведенное питание и откалибровали крайние положения. Связь по RS-485 позволяет отправлять команды открытия, закрытия и промежуточного положения, а локальная клавиша у окна сохранена.
Утром шторы открываются после будильника, в жаркий солнечный день прикрываются вместе с климатическим сценарием, вечером закрываются автоматически. В режиме «Кино» карнизы перекрывают внешний свет до изменения освещения ТВ-зоны.
Автоматизация кондиционеров
Оборудование: кондиционеры Daikin Perfera FTXM25R и FTXM35R, проводные шлюзы ONOKOM DK-1-MB-B, датчики температуры WB-MSW v.4.
Вместо одностороннего ИК-пульта каждый внутренний блок подключили к Modbus-шлюзу. Для выбранных моделей совместимость сверили по таблице ONOKOM до закупки. Контроллер видит режим, уставку, скорость вентилятора и фактическое состояние, поэтому ручная команда с пульта не теряется.
При открытом окне охлаждение приостанавливается, после закрытия возвращается с задержкой. Сценарий учитывает температуру конкретной комнаты, время суток и отсутствие людей, не допуская частых стартов компрессора.
Вместо одностороннего ИК-пульта каждый внутренний блок подключили к Modbus-шлюзу. Для выбранных моделей совместимость сверили по таблице ONOKOM до закупки. Контроллер видит режим, уставку, скорость вентилятора и фактическое состояние, поэтому ручная команда с пульта не теряется.
При открытом окне охлаждение приостанавливается, после закрытия возвращается с задержкой. Сценарий учитывает температуру конкретной комнаты, время суток и отсутствие людей, не допуская частых стартов компрессора.
Свет в санузлах и постирочной по датчикам присутствия
Оборудование: проводные датчики TouchOn Presence с дискретным выходом и канал освещённости мультидатчиков WB-MSW v.4.
Датчики развернули так, чтобы они уверенно видели человека внутри помещения, но не реагировали на движение в коридоре. Затем отдельно проверили вход, неподвижное присутствие и выход из зоны.
Днём свет не включается при достаточной естественной освещённости. Вечером запускается основной сценарий, а ночью — только приглушённая нижняя подсветка. Таймер выключения стартует после исчезновения присутствия, поэтому свет не гаснет, пока человек находится в помещении.
Датчики развернули так, чтобы они уверенно видели человека внутри помещения, но не реагировали на движение в коридоре. Затем отдельно проверили вход, неподвижное присутствие и выход из зоны.
Днём свет не включается при достаточной естественной освещённости. Вечером запускается основной сценарий, а ночью — только приглушённая нижняя подсветка. Таймер выключения стартует после исчезновения присутствия, поэтому свет не гаснет, пока человек находится в помещении.
Отопление на лоджии
Оборудование: комнатный термостат Ridan Greencon-R 193B0942R и термоэлектрический привод Ridan TWA на коллекторе отопления.
Термостат оставили локальным регулятором, а его режимы связали с общими состояниями квартиры. В рабочие часы лоджия прогревается до комфортной температуры, ночью переходит в экономичный режим, при длительном отсутствии жильцов сохраняет защиту от переохлаждения.
После пусконаладки проверили время открытия привода, инерцию помещения и скорректировали расписание, чтобы система не перегревала лоджию заранее.
Термостат оставили локальным регулятором, а его режимы связали с общими состояниями квартиры. В рабочие часы лоджия прогревается до комфортной температуры, ночью переходит в экономичный режим, при длительном отсутствии жильцов сохраняет защиту от переохлаждения.
После пусконаладки проверили время открытия привода, инерцию помещения и скорректировали расписание, чтобы система не перегревала лоджию заранее.
Управление ТВ и бытовые уведомления
Оборудование: ИК-передатчик в составе WB-MSW v.4, измеритель мощности и реле Wiren Board WB-MRWM2, Яндекс Станция Дуо Макс.
Для режима «Кино» записали команды телевизора и AV-ресивера, добавили задержки между включением устройств и проверили повторный запуск из выключенного и дежурного состояний. Одновременно закрываются шторы и меняется свет.
WB-MRWM2 отслеживает потребление стиральной машины. Завершением цикла считается не краткий спад, а устойчивое снижение мощности после рабочего периода. После этого приложение отправляет уведомление, а Алиса на выбранной Яндекс Станции сообщает, что стирка закончена.
Для режима «Кино» записали команды телевизора и AV-ресивера, добавили задержки между включением устройств и проверили повторный запуск из выключенного и дежурного состояний. Одновременно закрываются шторы и меняется свет.
WB-MRWM2 отслеживает потребление стиральной машины. Завершением цикла считается не краткий спад, а устойчивое снижение мощности после рабочего периода. После этого приложение отправляет уведомление, а Алиса на выбранной Яндекс Станции сообщает, что стирка закончена.
Сценарии и режимы для семьи с ребёнком
«Ребёнок спит». В детской блокируются громкие уведомления, Станция Мини 3 Про снижает громкость, а коридор и санузел используют только тёплый ночной свет.
«Доброе утро». Плавно включается свет, меняются температурные уставки и приоткрываются шторы.
«Уходим». Выключаются некритичные нагрузки, климат переходит в экономичный режим, закрываются шторы и проверяется состояние воды.
«Кино» и «Ночной маршрут». Сценарии координируют свет, шторы и мультимедиа, но не отключают защиту от протечек, температурные ограничения и аварийную вентиляцию.
«Доброе утро». Плавно включается свет, меняются температурные уставки и приоткрываются шторы.
«Уходим». Выключаются некритичные нагрузки, климат переходит в экономичный режим, закрываются шторы и проверяется состояние воды.
«Кино» и «Ночной маршрут». Сценарии координируют свет, шторы и мультимедиа, но не отключают защиту от протечек, температурные ограничения и аварийную вентиляцию.
Яндекс Станции и полная интеграция с Алисой
Оборудование: Яндекс Станция Дуо Макс в кухне-гостиной, Яндекс Станция Миди в спальне и Яндекс Станция Мини 3 Про в детской.
Контроллер привязали к «Дому с Алисой» через интеграцию Wiren Board. В приложение вывели только понятные ежедневные функции: группы света, яркость, шторы, температурные уставки и виртуальные переключатели готовых сценариев. Инженерные каналы и сервисные параметры оставили внутри контроллера.
Примеры команд: «Алиса, включи вечерний свет», «Алиса, закрой шторы», «Алиса, сделай в спальне 22 градуса», «Алиса, режим ребёнок спит» и «Алиса, мы уходим». Zigbee-устройства этого проекта остаются в сети Wiren Board и не добавляются повторно к хабам Станций: одно устройство может работать только с одним координатором Zigbee.
Контроллер привязали к «Дому с Алисой» через интеграцию Wiren Board. В приложение вывели только понятные ежедневные функции: группы света, яркость, шторы, температурные уставки и виртуальные переключатели готовых сценариев. Инженерные каналы и сервисные параметры оставили внутри контроллера.
Примеры команд: «Алиса, включи вечерний свет», «Алиса, закрой шторы», «Алиса, сделай в спальне 22 градуса», «Алиса, режим ребёнок спит» и «Алиса, мы уходим». Zigbee-устройства этого проекта остаются в сети Wiren Board и не добавляются повторно к хабам Станций: одно устройство может работать только с одним координатором Zigbee.
Локальная работа и единый центр управления
Центр системы: Wiren Board 8M с локальными правилами wb-rules и сценариями wb-scenarios.
Кнопки, датчики, расписания, свет, вентиляция и климатические ограничения обрабатываются внутри квартиры. GIDROLOCK и терморегуляторы сохраняют собственную автоматику, поэтому аварийное перекрытие воды и защита нагрева не зависят от центрального контроллера.
Если интернет недоступен, настенные клавиши и локальные сценарии продолжают работать. Голосовые команды через навык Wiren Board, удалённое управление и облачные уведомления в этот момент могут быть недоступны — это отдельно проверили и объяснили пользователям.
Кнопки, датчики, расписания, свет, вентиляция и климатические ограничения обрабатываются внутри квартиры. GIDROLOCK и терморегуляторы сохраняют собственную автоматику, поэтому аварийное перекрытие воды и защита нагрева не зависят от центрального контроллера.
Если интернет недоступен, настенные клавиши и локальные сценарии продолжают работать. Голосовые команды через навык Wiren Board, удалённое управление и облачные уведомления в этот момент могут быть недоступны — это отдельно проверили и объяснили пользователям.
Планировка квартиры и автоматизация
Квартира площадью 82 м² включает кухню-гостиную, спальню, детскую, кабинет, два санузла, постирочную, прихожую и лоджию.
В кухне-гостиной сосредоточены многослойный свет, шторы, климат, мультимедиа и Яндекс Станция Дуо Макс. Спальня и детская получили собственные световые и температурные режимы. В санузлах и постирочной автоматика управляет присутствием, влажностью, тёплыми полами и защитой воды. Лоджия подключена к отдельному расписанию отопления.
В кухне-гостиной сосредоточены многослойный свет, шторы, климат, мультимедиа и Яндекс Станция Дуо Макс. Спальня и детская получили собственные световые и температурные режимы. В санузлах и постирочной автоматика управляет присутствием, влажностью, тёплыми полами и защитой воды. Лоджия подключена к отдельному расписанию отопления.
Результат проекта
Полную автоматизацию удалось встроить в квартиру после чистовой отделки без повторной прокладки кабелей по жилым комнатам. Проводные модули взяли на себя основные нагрузки, а беспроводные устройства закрыли только недоступные точки.
Свет, климат, вентиляция, вода, шторы и мультимедиа работают согласованно. Повседневные действия запускаются автоматически, со стены, в приложении или голосом через Алису, при этом критичные функции остаются локальными.
Свет, климат, вентиляция, вода, шторы и мультимедиа работают согласованно. Повседневные действия запускаются автоматически, со стены, в приложении или голосом через Алису, при этом критичные функции остаются локальными.
Используемое оборудование
Центр и связь: Wiren Board 8M, WBE2R-R-ZIGBEE v.2, RS-485/Modbus, Zigbee2MQTT.
Свет и управление: WB-MDM3, WB-MR6C v.2, WB-LED, SONOFF ZBMINIL2, JUNG LS 990, TouchOn Presence.
Климат и вентиляция: WB-MSW v.4, S&P SILENT-100 CZ, Welrok az, Daikin Perfera FTXM25R/FTXM35R, ONOKOM DK-1-MB-B, Ridan Greencon-R 193B0942R и Ridan TWA.
Вода и шторы: GIDROLOCK PREMIUM RS485, GIDROLOCK ULTIMATE 12V, датчики WSP+, Somfy Glydea Ultra 60e DCT и интерфейс RS-485 Ref. 1870275.
Мультимедиа и голос: WB-MRWM2, Яндекс Станция Дуо Макс, Яндекс Станция Миди, Яндекс Станция Мини 3 Про, приложение «Дом с Алисой» и интеграция Wiren Board.
Свет и управление: WB-MDM3, WB-MR6C v.2, WB-LED, SONOFF ZBMINIL2, JUNG LS 990, TouchOn Presence.
Климат и вентиляция: WB-MSW v.4, S&P SILENT-100 CZ, Welrok az, Daikin Perfera FTXM25R/FTXM35R, ONOKOM DK-1-MB-B, Ridan Greencon-R 193B0942R и Ridan TWA.
Вода и шторы: GIDROLOCK PREMIUM RS485, GIDROLOCK ULTIMATE 12V, датчики WSP+, Somfy Glydea Ultra 60e DCT и интерфейс RS-485 Ref. 1870275.
Мультимедиа и голос: WB-MRWM2, Яндекс Станция Дуо Макс, Яндекс Станция Миди, Яндекс Станция Мини 3 Про, приложение «Дом с Алисой» и интеграция Wiren Board.
