Задача и архитектура системы
Что хотел заказчик. В однокомнатной квартире площадью 35 м² уже были предусмотрены потолочные споты, контурная подсветка, свет ТВ-зоны и электрокарниз. Нужно было объединить их в одну систему, убрать лишние действия и при этом сохранить понятное ручное управление.
Как спроектировали. Основную автоматику и критичные сценарии света собрали на локальном контроллере Sprut.hub. Устройства, которым требуется фирменный шлюз или облачный аккаунт, подключили через соответствующую экосистему, а пользовательские команды свели в приложение «Дом с Алисой». Такой подход не заставляет один Zigbee-датчик одновременно работать в нескольких сетях и оставляет базовый свет независимым от голосового интерфейса.
До монтажа составили карту групп света, проверили наличие нейтрали, рассчитали мощности блоков питания LED-лент и предусмотрели постоянное питание для умных ламп. Отдельно зафиксировали исключения: например, автоматика не должна возвращать яркий свет во время просмотра фильма.
Как спроектировали. Основную автоматику и критичные сценарии света собрали на локальном контроллере Sprut.hub. Устройства, которым требуется фирменный шлюз или облачный аккаунт, подключили через соответствующую экосистему, а пользовательские команды свели в приложение «Дом с Алисой». Такой подход не заставляет один Zigbee-датчик одновременно работать в нескольких сетях и оставляет базовый свет независимым от голосового интерфейса.
До монтажа составили карту групп света, проверили наличие нейтрали, рассчитали мощности блоков питания LED-лент и предусмотрели постоянное питание для умных ламп. Отдельно зафиксировали исключения: например, автоматика не должна возвращать яркий свет во время просмотра фильма.

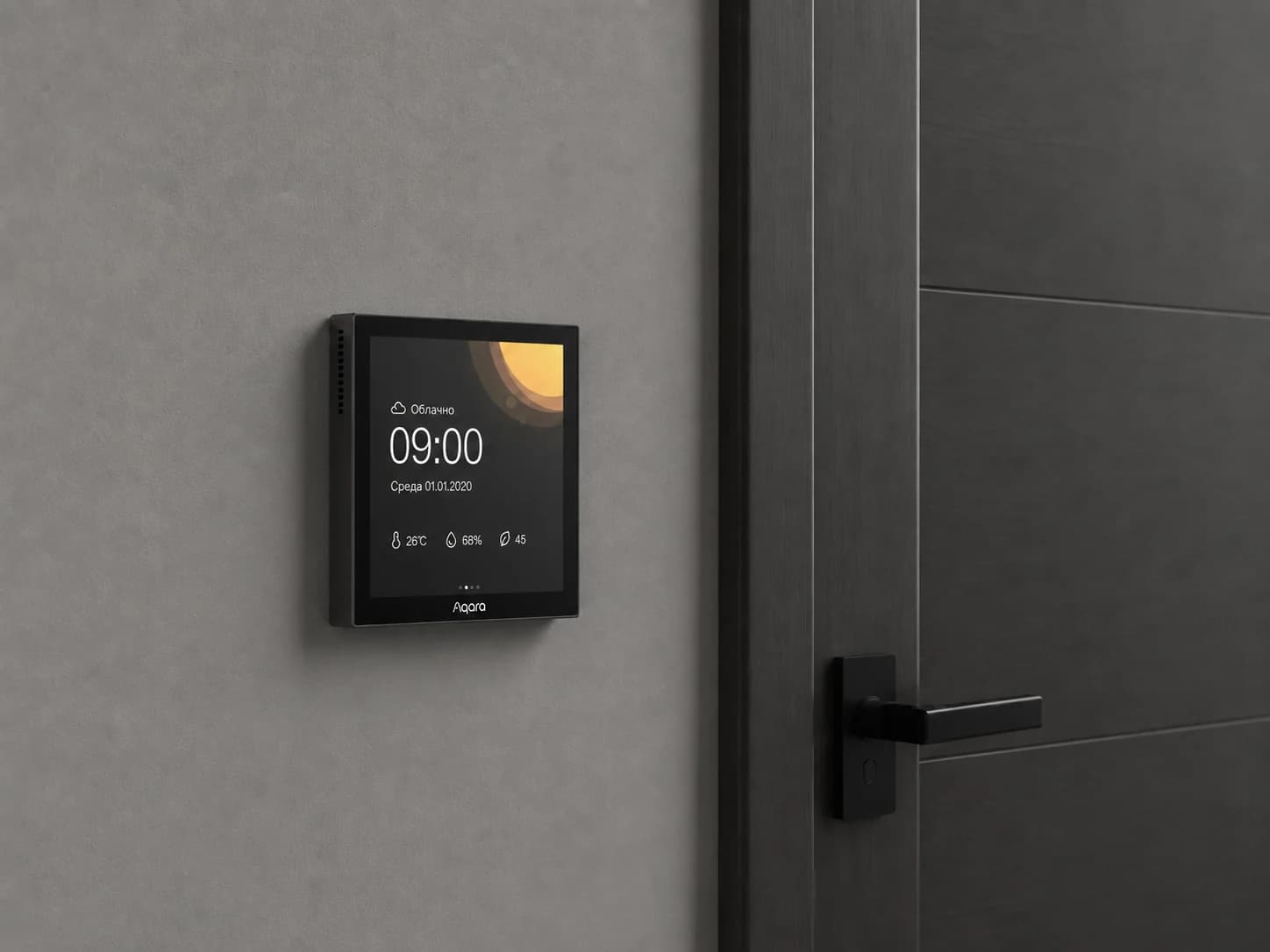

Электроподготовка и панель Aqara у входа
Оборудование: Aqara Smart Scene Panel Switch S1, модель ZNCJMB14LM, экран 3,95 дюйма, Zigbee 3.0.
Для каждой группы света проверили отдельную линию, глубину монтажных коробок и доступность соединений для обслуживания. Панель установили рядом с входной дверью: с неё запускаются сценарии «Я дома», «Ушёл», «Вечер» и «Кино», а на главном экране видны время и параметры микроклимата.
Панель S1 не является самостоятельным хабом. Её подключают к совместимому шлюзу Aqara, после чего настраивают экраны, реле и сцены. Модель рассчитана прежде всего на китайский регион, поэтому совместимость конкретной ревизии с сервером Aqara Home и экспортом устройств в Алису проверили до закупки. Физические клавиши и локальные сценарии оставили рабочими даже тогда, когда голосом пользоваться неудобно.
Для каждой группы света проверили отдельную линию, глубину монтажных коробок и доступность соединений для обслуживания. Панель установили рядом с входной дверью: с неё запускаются сценарии «Я дома», «Ушёл», «Вечер» и «Кино», а на главном экране видны время и параметры микроклимата.
Панель S1 не является самостоятельным хабом. Её подключают к совместимому шлюзу Aqara, после чего настраивают экраны, реле и сцены. Модель рассчитана прежде всего на китайский регион, поэтому совместимость конкретной ревизии с сервером Aqara Home и экспортом устройств в Алису проверили до закупки. Физические клавиши и локальные сценарии оставили рабочими даже тогда, когда голосом пользоваться неудобно.

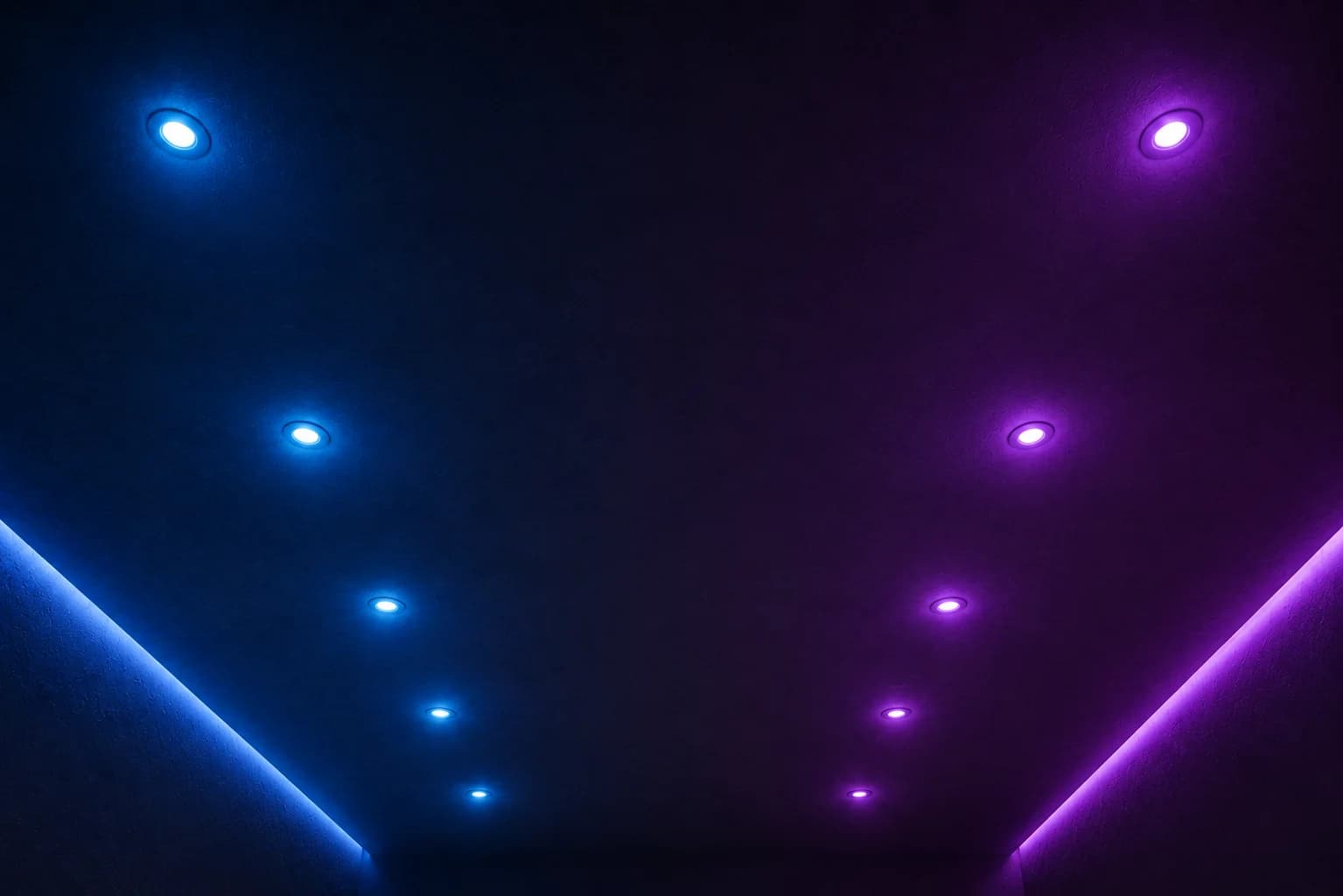

Многозонное RGB/CCT-освещение
Оборудование: Philips Hue White and Color Ambiance GU10 для цветных спотов; RGB+CCT LED-ленты, Zigbee-контроллеры, алюминиевый профиль и блоки питания 24 В — мощности подобраны по длине каждого контура.
Споты, подсветку потолка, ТВ-зоны, тумбы, полок и ниши штор развели на независимые группы. Сначала проверили каждый канал отдельно — тёплый и холодный белый, красный, зелёный и синий, — затем выровняли яркость и сохранили сцены. В обычном режиме система использует спокойный белый свет, а насыщенные цвета включаются только выбранным сценарием.
Утром цветовая температура постепенно становится нейтральнее, вечером свет теплеет и приглушается. Для «Кино» основные споты выключаются, а контур и подсветка ТВ остаются на небольшой яркости. Все драйверы и блоки питания размещены с доступом для диагностики и замены.
Споты, подсветку потолка, ТВ-зоны, тумбы, полок и ниши штор развели на независимые группы. Сначала проверили каждый канал отдельно — тёплый и холодный белый, красный, зелёный и синий, — затем выровняли яркость и сохранили сцены. В обычном режиме система использует спокойный белый свет, а насыщенные цвета включаются только выбранным сценарием.
Утром цветовая температура постепенно становится нейтральнее, вечером свет теплеет и приглушается. Для «Кино» основные споты выключаются, а контур и подсветка ТВ остаются на небольшой яркости. Все драйверы и блоки питания размещены с доступом для диагностики и замены.
Автоматический свет по движению и освещённости

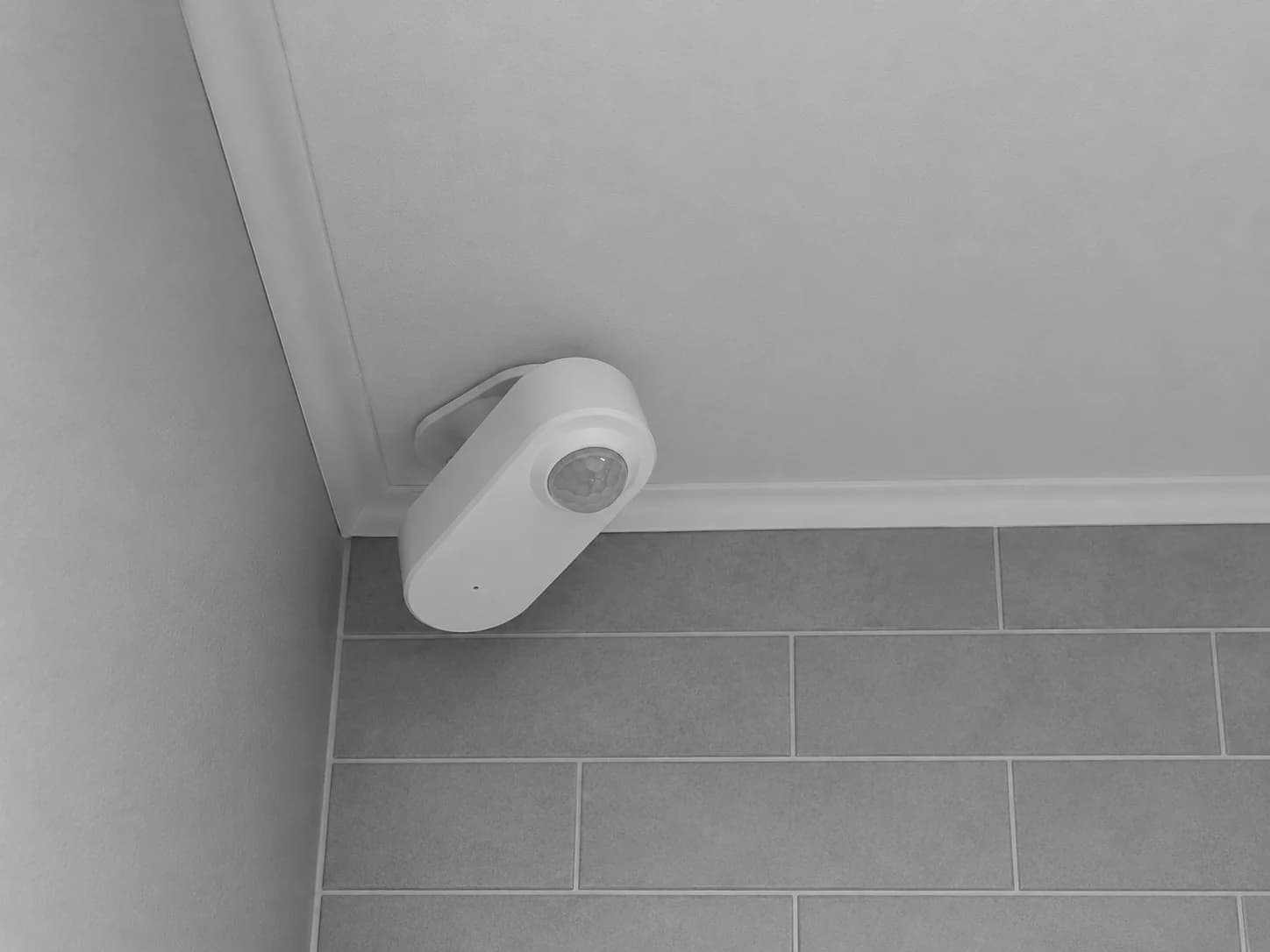

Оборудование: SONOFF Zigbee Motion Sensor SNZB-03P, PIR-датчик движения с оценкой освещённости, дальностью до 6 м и углом обзора 110°.
Датчик установили в верхней части проходной зоны, развернули на вход и добавили в выбранную Zigbee-сеть. После монтажа настроили чувствительность, задержку выключения и разные реакции по времени суток. Днём при достаточном естественном свете автоматика не включает лампы, вечером запускает комфортный белый свет, а ночью — только тёплую подсветку минимальной яркости.
SNZB-03P фиксирует движение, а не неподвижное присутствие человека. Поэтому его применили для входа и маршрутов, а не как единственный датчик занятости комнаты. В сценарии «Кино» автоматическое возвращение яркого света заблокировано; при необходимости отслеживать неподвижного человека система дополняется отдельным mmWave-датчиком присутствия.
Датчик установили в верхней части проходной зоны, развернули на вход и добавили в выбранную Zigbee-сеть. После монтажа настроили чувствительность, задержку выключения и разные реакции по времени суток. Днём при достаточном естественном свете автоматика не включает лампы, вечером запускает комфортный белый свет, а ночью — только тёплую подсветку минимальной яркости.
SNZB-03P фиксирует движение, а не неподвижное присутствие человека. Поэтому его применили для входа и маршрутов, а не как единственный датчик занятости комнаты. В сценарии «Кино» автоматическое возвращение яркого света заблокировано; при необходимости отслеживать неподвижного человека система дополняется отдельным mmWave-датчиком присутствия.

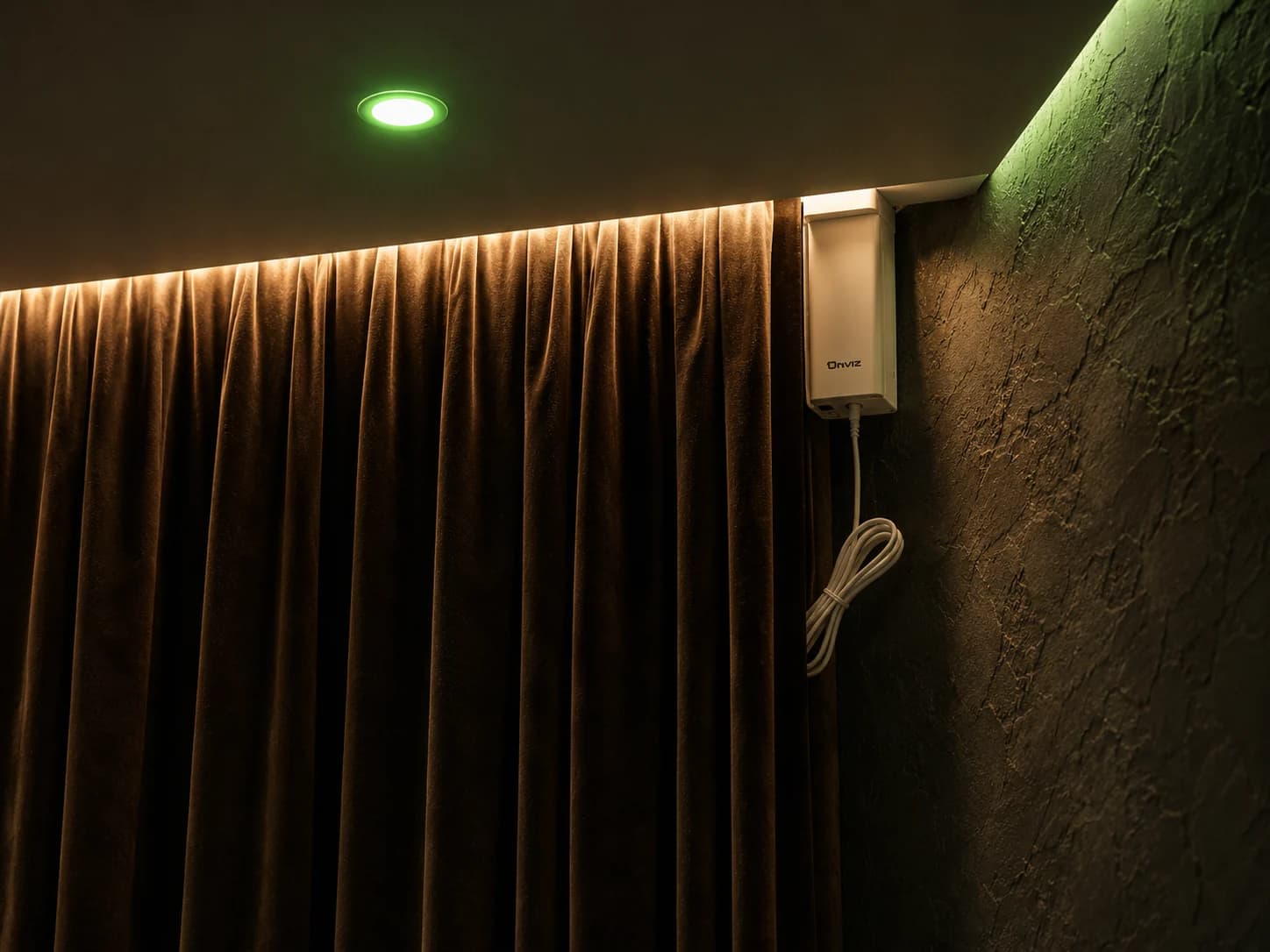

Электрокарниз Onviz в общих сценариях
Оборудование: раздвижной электрокарниз Onviz с приводом семейства MR-2234. Для этого проекта выбрана версия MR-2234 Wi-Fi с приложением Smart Life; внешне модификации семейства похожи, поэтому индекс обязательно сверяется со спецификацией.
До отделки вывели питание к месту установки двигателя. Затем собрали направляющую по размеру проёма, закрепили карниз, выставили крайние положения и несколько раз проверили плавность хода без рывков и перегрузки. После калибровки привод добавили в Smart Life и связали аккаунт Tuya с «Домом с Алисой».
В сценарии «Доброе утро» шторы открываются вместе с мягким светом, вечером закрываются автоматически, а команда «Алиса, включи кино» одновременно перекрывает внешний свет и меняет освещение ТВ-зоны. Локальный пульт и ручной запуск сохранены как резервный способ управления.
До отделки вывели питание к месту установки двигателя. Затем собрали направляющую по размеру проёма, закрепили карниз, выставили крайние положения и несколько раз проверили плавность хода без рывков и перегрузки. После калибровки привод добавили в Smart Life и связали аккаунт Tuya с «Домом с Алисой».
В сценарии «Доброе утро» шторы открываются вместе с мягким светом, вечером закрываются автоматически, а команда «Алиса, включи кино» одновременно перекрывает внешний свет и меняет освещение ТВ-зоны. Локальный пульт и ручной запуск сохранены как резервный способ управления.
Микроклимат и автоматизация санузла
Оборудование: беспроводной датчик температуры и влажности OK Harry Zigbee 3.0 и реле Aqara, подобранное по нагрузке вытяжного вентилятора.
Датчик закрепили вне прямого попадания воды и добавили в систему. После нескольких контрольных замеров задали рабочие пороги влажности: при резком росте включается вытяжка, а после возврата показаний к норме реле выключает её с задержкой. Это исключает постоянный шум и не требует искать выключатель после душа.
Ночной сценарий санузла включает только безопасную подсветку, утром — более яркий нейтральный свет. Порог и задержку скорректировали уже после тестовой эксплуатации, потому что скорость снижения влажности зависит от производительности вентиляции и привычек жильцов.
Датчик закрепили вне прямого попадания воды и добавили в систему. После нескольких контрольных замеров задали рабочие пороги влажности: при резком росте включается вытяжка, а после возврата показаний к норме реле выключает её с задержкой. Это исключает постоянный шум и не требует искать выключатель после душа.
Ночной сценарий санузла включает только безопасную подсветку, утром — более яркий нейтральный свет. Порог и задержку скорректировали уже после тестовой эксплуатации, потому что скорость снижения влажности зависит от производительности вентиляции и привычек жильцов.
Яндекс Станции и голосовое управление Алисой
Оборудование: Яндекс Станция Макс в жилой комнате, Яндекс Станция Миди на кухне и Яндекс Станция Мини 2 с часами (YNDX-00020) в сухой зоне санузла.
Станции распределили так, чтобы Алиса слышала команды там, где ими действительно пользуются. В приложении «Дом с Алисой» комнаты и устройства получили короткие однозначные названия: «Споты», «Контур», «Шторы», «Вытяжка». Sprut.hub и партнёрские аккаунты Aqara Home и Smart Life подключили отдельными интеграциями; в Алису вывели только нужные пользователю устройства и готовые сцены.
Примеры команд: «Алиса, включи вечерний свет», «Алиса, яркость спотов 30 процентов», «Алиса, закрой шторы», «Алиса, включи кино», «Алиса, какая влажность в санузле?» и «Алиса, я ухожу».

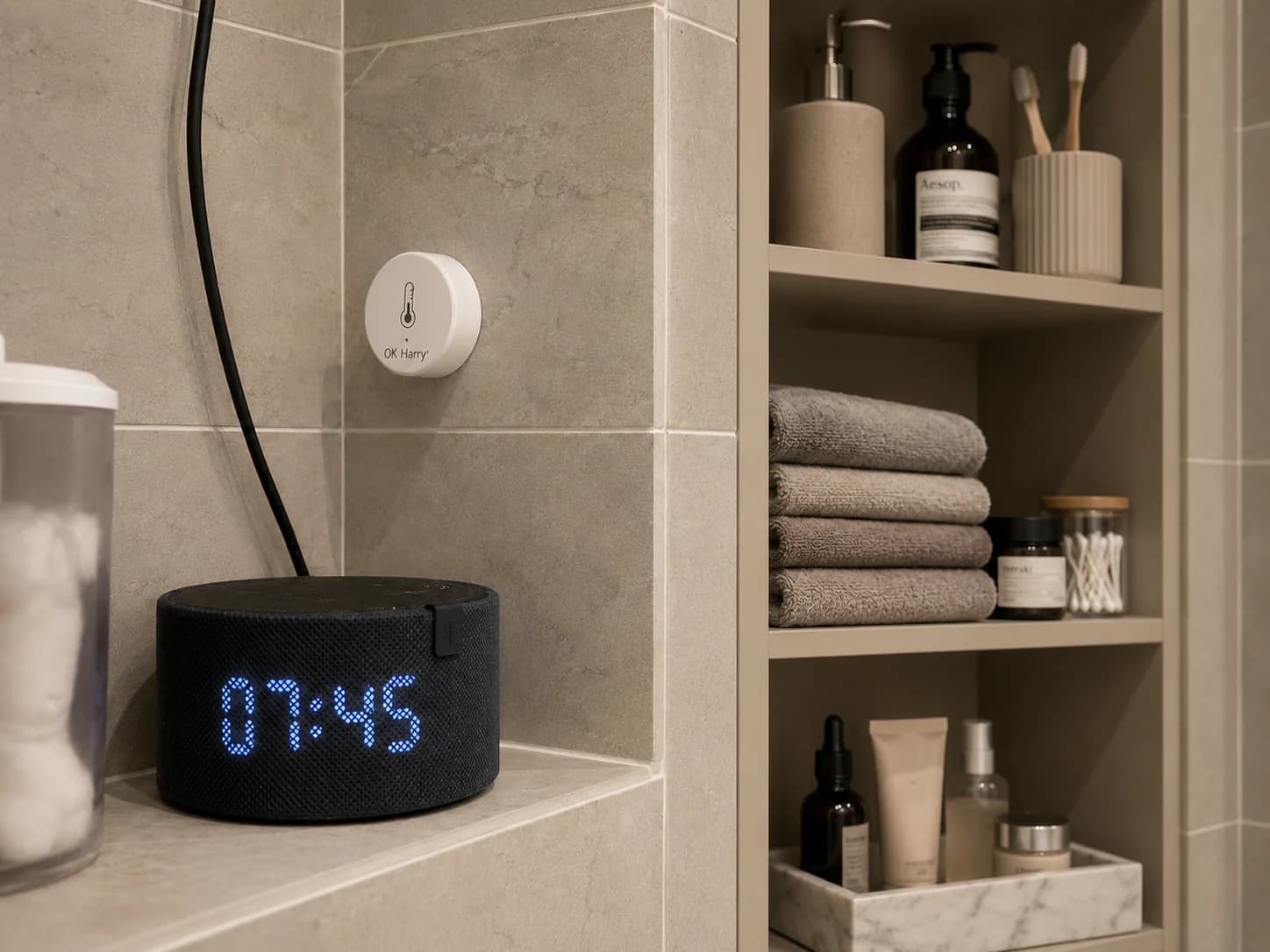

Станция Мини 2 служит голосовым терминалом и сама не является Zigbee-шлюзом. У неё нет влагозащиты, поэтому колонку разместили только в сухой зоне, вне брызг, а Zigbee-устройства оставили на совместимом координаторе.
Станции распределили так, чтобы Алиса слышала команды там, где ими действительно пользуются. В приложении «Дом с Алисой» комнаты и устройства получили короткие однозначные названия: «Споты», «Контур», «Шторы», «Вытяжка». Sprut.hub и партнёрские аккаунты Aqara Home и Smart Life подключили отдельными интеграциями; в Алису вывели только нужные пользователю устройства и готовые сцены.
Примеры команд: «Алиса, включи вечерний свет», «Алиса, яркость спотов 30 процентов», «Алиса, закрой шторы», «Алиса, включи кино», «Алиса, какая влажность в санузле?» и «Алиса, я ухожу».
Станция Мини 2 служит голосовым терминалом и сама не является Zigbee-шлюзом. У неё нет влагозащиты, поэтому колонку разместили только в сухой зоне, вне брызг, а Zigbee-устройства оставили на совместимом координаторе.
Сценарии, пусконаладка и результат
«Доброе утро». Шторы открываются, тёплый свет включается с небольшой яркости, затем становится нейтральнее; Алиса может включить музыку и сообщить погоду.
«Я дома». После входа включается комфортный свет в прихожей и комнате. Вечером шторы закрываются, днём остаются открытыми.
«Кино». Основные споты гаснут, подсветка ТВ-зоны и контура остаётся приглушённой, электрокарниз закрывается, а датчик движения не возвращает яркий свет.
«Ночь». Датчик включает только тёплую маршрутную подсветку минимальной яркости и выключает её после освобождения зоны.
«Ушёл». Одной командой выключаются все группы света, закрываются шторы и отключаются бытовые автоматизации.
Что передали заказчику. После перезапуска контроллера и роутера проверили восстановление связи, ручное управление и все голосовые команды. Заказчик получил список оборудования, названия сцен и памятку по управлению.
Состав системы:
— локальный контроллер Sprut.hub;
— Aqara Smart Scene Panel Switch S1 (ZNCJMB14LM);
— Philips Hue White and Color Ambiance GU10;
— RGB+CCT LED-ленты, Zigbee-контроллеры и блоки питания 24 В;
— SONOFF Zigbee Motion Sensor SNZB-03P;
— электрокарниз Onviz MR-2234 Wi-Fi (Smart Life);
— датчик температуры и влажности OK Harry Zigbee 3.0;
— реле Aqara для вытяжки;
— Яндекс Станция Макс, Станция Миди и Станция Мини 2 с часами;
— приложения Sprut.hub, Aqara Home, Smart Life и «Дом с Алисой».
В результате свет, шторы и микроклимат работают как единая система. Большинство повседневных действий выполняется автоматически, насыщенные цветные сцены запускаются по желанию, а любое действие можно изменить с настенной панели, в приложении или голосом через Алису.
